Čtyři řešené konstrukce připravené k otevření.

Každý se otevře spočítaný přímo v editoru, bez účtu a bez instalace. Stiskněte F5 a znovu se spočítá ve vašem prohlížeči.

  • Ocelová hala

    Ocel · průmyslové stavby

    Nosník · Příhradový prut · Tuhé rameno

    2 353 / 1 000 stupňů volnosti

    Vlastní kopii spočítáte ve studentském účtu nebo v tarifu Pro

    52 ms

    Otevřít
  • Betonový strop

    Beton + ocel · pozemní stavby

    Deska (skořepina) · Nosník

    337 / 1 000 stupňů volnosti

    36 ms

    Otevřít
  • Příhradový stožár

    Ocel · příhradové stožáry

    Příhradový prut

    498 / 1 000 stupňů volnosti

    38 ms

    Otevřít
  • Silniční nadjezd

    Mosty · silniční

    Nosník · Tuhé rameno · Skořepina

    91 302 / 1 000 stupňů volnosti

    Vlastní kopii spočítáte v tarifu Pro

    6,6 s

    Otevřít

Časy výpočtu jsou doba lineárního statického výpočtu, jak ji měří editor, při druhém stisku F5 po otevření, v prohlížeči na stroji s 16 vlákny: 12. listopadu 2026 ve verzi 0.8.2, nadjezd 5. listopadu ve verzi 0.8.1. Stavový řádek do svého času započítává i výpočet stability, pokud ho příklad má. Každý příklad se v jakémkoli tarifu otevře spočítaný a se všemi posudky; limity platí až pro kopii, kterou si tlačítkem Chci vlastní kopii uložíte do svého účtu. Otevřete kterýkoli příklad, stiskněte F5 a přečtěte si vlastní čas.

01 / 04 · začněte zde

Ocelová hala

Ocel · průmyslové stavby

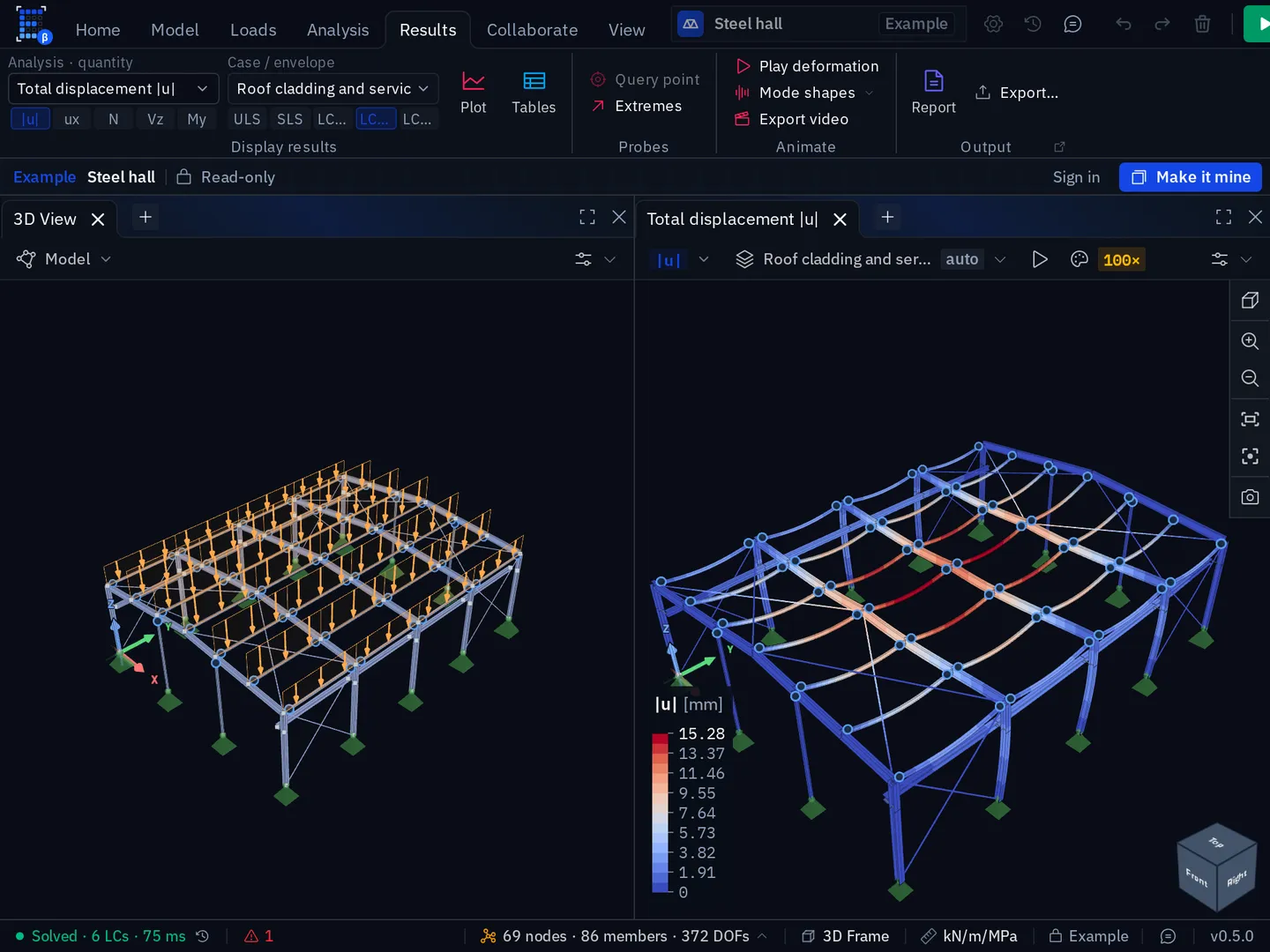

Příklad Ocelová hala otevřený v editoru Elementarium po výpočtu: v jednom pohledu model, ve druhém celkový posun. Otevřít tento model
Výchozí zobrazení po otevření, se zavřeným panelem Vlastnosti: vlevo model, vpravo celkový posun.

Čtyřpolová rámová hala 18 × 24 m, 6 m pod okap, se ztužidly a mostovým jeřábem 10 t. Nejrychlejší cesta celým postupem.

Na co se zaměřit

  1. 1 Šest zatěžovacích stavů ve čtyřech skupinách a z nich vygenerované kombinace MSÚ a MSP podle EN 1990
  2. 2 Tuhá ramena, na nichž je jeřábová dráha vyložena ze sloupů, a ztužidla zadaná jako příhradové pruty mezi nosníky
  3. 3 Dva posudky prutů podle EC3, na sloupy a na příčle, u každého využití s odkazem na rozhodující článek
  4. 4 Součinitel α_cr rámu pro každou permutaci kombinace MSÚ; vaznice, rozpěry a ztužidla mají zapnuto Jen ztužuje, takže seznam tvarů dojde až k vybočení celého rámu (α_cr ≈ 18,7, tvar 11) místo vaznice vybočující samostatně
  5. 5 Deset pojmenovaných skupin: výběr „Příčle“ nebo „Stěnové ztužidlo“ je otázkou jednoho kliknutí, ne tažení výběrového okna
Uzly
69
Pruty
86
Volné stupně volnosti
2 353
Výpočet, 2. běh
52 ms
Zatížení
6 zatěžovacích stavů ve 4 skupinách · počet kombinací: 2
Posudky
2 posudky EC3

Nad limitem bezplatného tarifu – zde se spočítá, vlastní kopii spočítáte ve studentském účtu nebo v tarifu Pro

02 / 04

Betonový strop

Beton + ocel · pozemní stavby

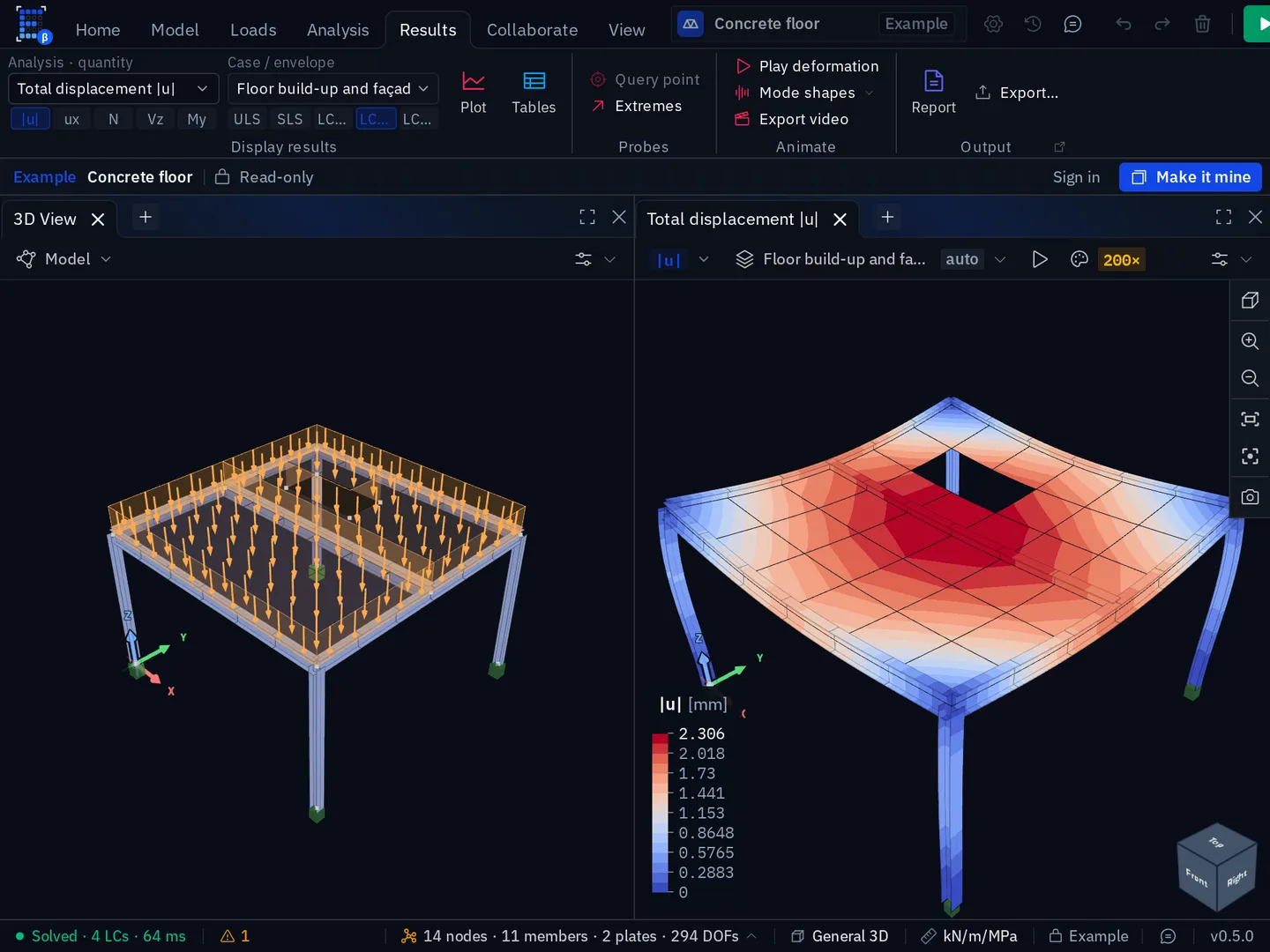

Příklad Betonový strop otevřený v editoru Elementarium po výpočtu: v jednom pohledu model, ve druhém celkový posun. Otevřít tento model
Výchozí zobrazení po otevření, se zavřeným panelem Vlastnosti: vlevo model, vpravo celkový posun.

Stropní pole 6 × 6 m: deska C30/37 tl. 200 mm o dvou polích na ocelovém rámu, s prostupem. Otevřete si ho, když chcete vidět, jak se chovají plochy a co se děje tam, kde se skořepina stýká s nosníkem.

Na co se zaměřit

  1. 1 Čtyřuzlové skořepinové prvky se sítí 1 m a vliv prostupu na průhybovou plochu
  2. 2 Dva materiály v jednom modelu: C30/37 v desce a S235 v rámu pod ní
  3. 3 Šachovnicové zatížení: užitné na celém stropě, nebo jen na vzdáleném poli, nikdy obojí
  4. 4 Vysíťovaná deska, jejíž kopie se vejde do bezplatného tarifu: 337 stupňů volnosti, protože síť 1 m je záměrně hrubá. Při 0,25 m, což na návrhové momenty stačí, jich je několik tisíc
Uzly
14
Pruty
11
Volné stupně volnosti
337
Výpočet, 2. běh
36 ms
Zatížení
4 zatěžovacích stavů ve 2 skupinách · počet kombinací: 2
Posudky
1 posudek EC3

Rezerva vlastní kopie v bezplatném tarifu: 663 stupňů volnosti

Související články

03 / 04

Příhradový stožár

Ocel · příhradové stožáry

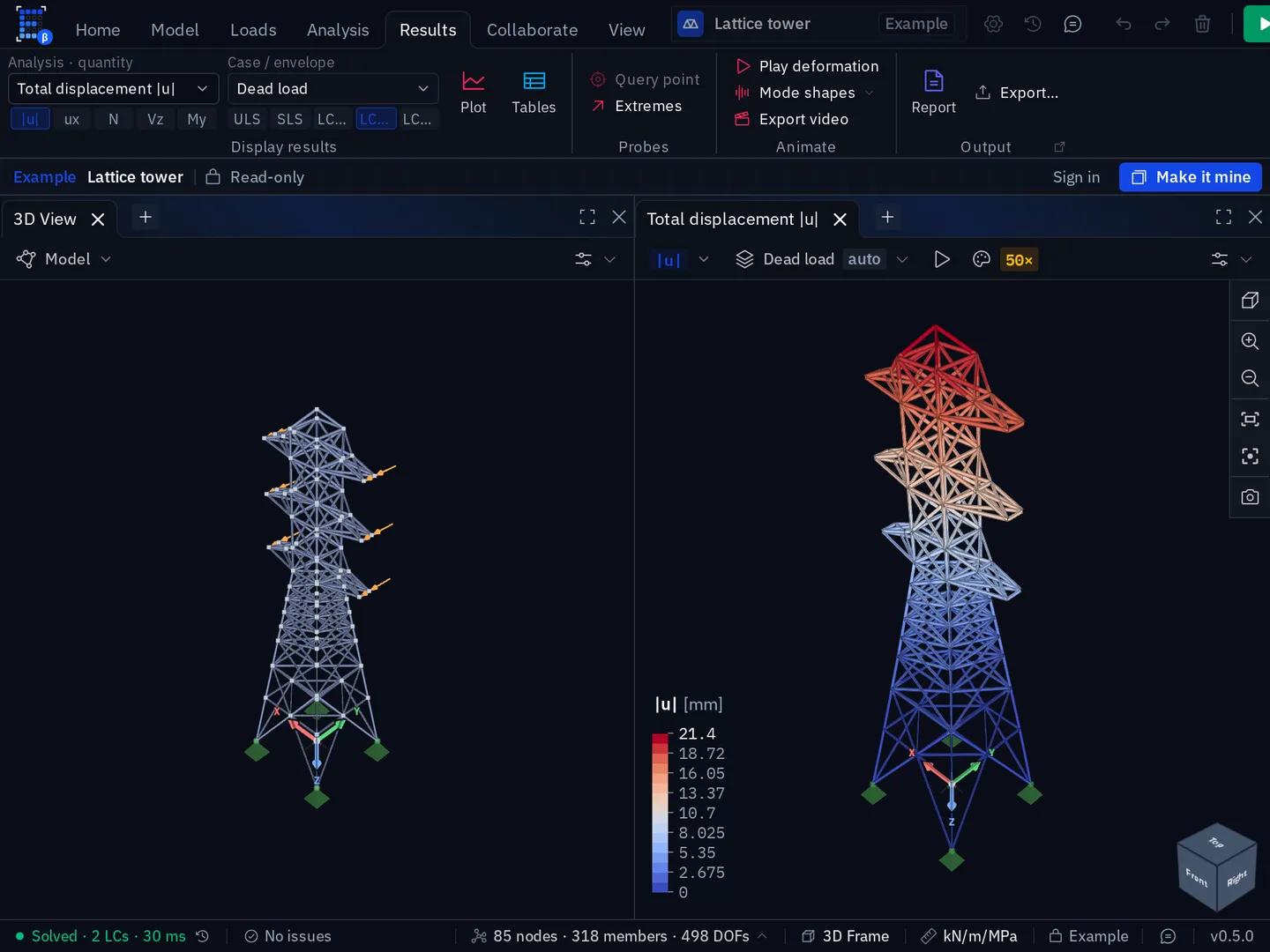

Příklad Příhradový stožár otevřený v editoru Elementarium po výpočtu: v jednom pohledu model, ve druhém celkový posun. Otevřít tento model
Výchozí zobrazení po otevření, se zavřeným panelem Vlastnosti: vlevo model, vpravo celkový posun.

Čtyřnohý příhradový stožár vedení s konzolami: 318 prutů na čtyřech kloubových patkách. Otevřete si ho, když chcete vidět, jak si editor poradí se stovkami prutů.

Na co se zaměřit

  1. 1 Prostorová příhradová konstrukce v plné velikosti, 85 uzlů a 318 prutů, překreslená a přepočítaná za necelou třetinu sekundy
  2. 2 Zatížení od vodičů zavěšených na konzolách a výsledné vodorovné vychýlení stožáru
  3. 3 Reakce ve všech čtyřech patkách – právě ty hodnoty, které od vás chce projektant základů
  4. 4 Prostorová příhradová konstrukce z úhelníků podle EN 10056 v pěti skupinách, každá posouzená podle EC3 s přípojem, jaký má: nohy centricky, diagonály a konzoly přes jedno rameno podle přílohy BB.1.2, všechny pruty vyhoví
  5. 5 Součinitel α_cr celé konstrukce ze stabilitního výpočtu, hluboko nad 10, takže síly prvního řádu, se kterými posudky počítají, platí
Uzly
85
Pruty
318
Volné stupně volnosti
498
Výpočet, 2. běh
38 ms
Zatížení
3 zatěžovacích stavů ve 2 skupinách · počet kombinací: 2
Posudky
3 posudky EC3

Rezerva vlastní kopie v bezplatném tarifu: 502 stupňů volnosti

04 / 04

Silniční nadjezd

Mosty · silniční

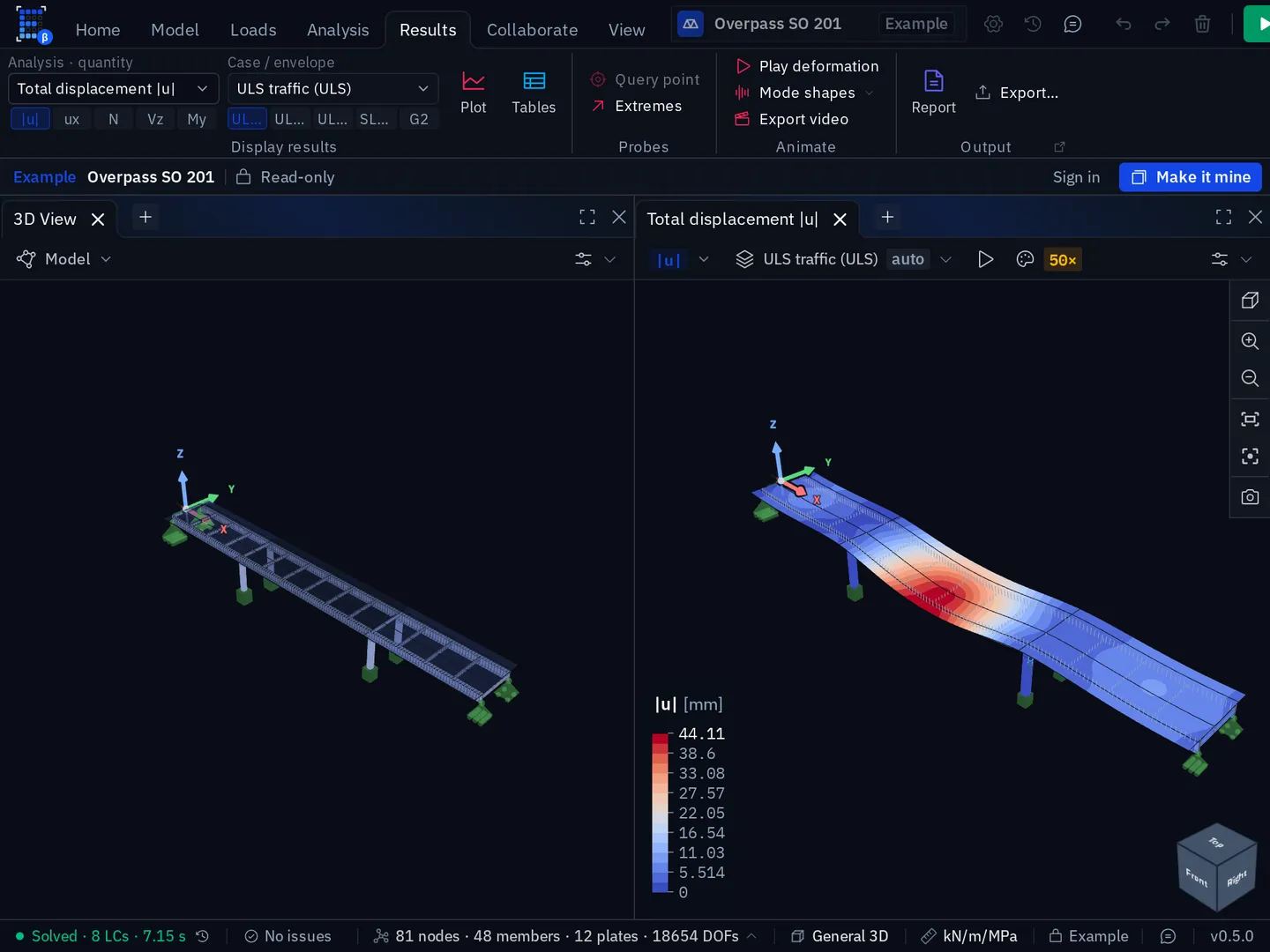

Příklad Silniční nadjezd otevřený a spočítaný v editoru Elementarium: vlevo model se zatížením, vpravo celkový posun od kombinace MSÚ s dopravním zatížením. Otevřít tento model
Vlevo model se zatížením, vpravo celkový posun od kombinace MSÚ s dopravním zatížením. S 91 302 stupni volnosti přesahuje limit bezplatného tarifu (1 000), zde se ale spočítá.

Silniční nadjezd o třech polích, 20 + 30 + 20 m: mostovka C35/45 šířky 10,5 m a tloušťky 250 mm na dvou svařovaných nosnících S355, na dvousloupových pilířích, se zatížením podle EN 1991-2, model LM1. Největší model v této sadě, načtený z IFC.

Na co se zaměřit

  1. 1 Spřažení bez spřaženého prvku: nosníky jsou zavěšené 875 mm pod skořepinovou mostovkou pomocí excentricity prutu
  2. 2 Model zatížení LM1 podle EN 1991-2 po jednotlivých pruzích, s nápravami tandemu jako osamělými břemeny uprostřed hlavního pole
  3. 3 Ložiska 150 mm pod dolní pásnicí na tuhých ramenech: pevná na pilíři 1, posuvná na pilíři 2 a na obou opěrách
  4. 4 Model zapsaný jako soubor IFC4 pomocí IfcOpenShell a otevřený přes import IFC
Uzly
81
Pruty
48
Volné stupně volnosti
91 302
Výpočet, 2. běh
6,6 s
Zatížení
8 zatěžovacích stavů ve 6 skupinách · počet kombinací: 4
Posudky
Bez posudků

Nad limitem bezplatného tarifu i studentského účtu – zde se spočítá, vlastní kopii spočítáte v tarifu Pro

91 302 stupňů volnosti a 8 zatěžovacích stavů, spočítáno za 6,6 s.

Na jádrech vašeho počítače, bez účtu. Po stisku F5 se vedle modelu otevře Průběh výpočtu s iteracemi pro každý zatěžovací stav, grafem konvergence a tlačítkem Zastavit.

Panel Průběh výpočtu po dokončení výpočtu nadjezdu: Lineární statika, Zkonvergoval, 5,8 s, stav 8 z 8, nejvýše 294 iterací, chyba energie 7,53×10⁻⁷ při toleranci 1×10⁻⁶ a graf konvergence s jednou křivkou pro každý zatěžovací stav.
Průběh výpočtu · 8 z 8 stavů zkonvergovalo · nejvýše 294 iterací · 5,8 s
