Beta · zdarma

Výpočty MKP, na které stačí prohlížeč.

Rámy, desky, stěny a skořepiny. Lineární statika, vlastní tvary, stabilita a II. řád, posudky oceli podle EN 1993-1-1 a AISC 360 s článkem normy u každého čísla. Všechno počítá váš vlastní procesor, v kartě prohlížeče.

Začít zdarma

Tarif zdarma, bez platební karty. Nic se neinstaluje.

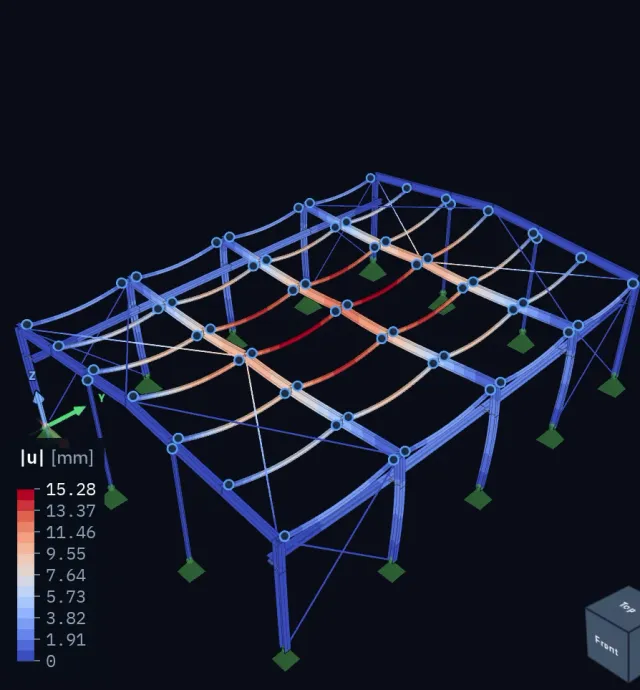

Příklad Ocelová hala v editoru Elementarium: celkové posuny s legendou. — Čtyři skutečné projekty, otevřené jen pro čtení přímo v editoru: otáčejte modelem, klikejte na pruty, přepínejte výsledky. Od stropního pole s 294 stupni volnosti po silniční most s 18 654 stupni volnosti, spočítaný za 1,8 s. Časy jsou ze stavového řádku editoru, druhý běh.
Co příklady ukazují

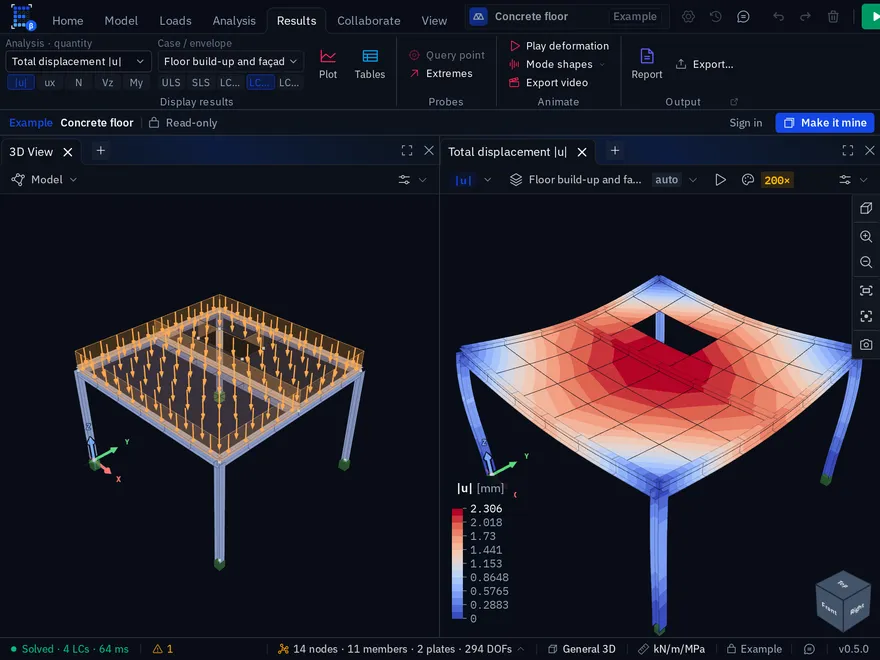

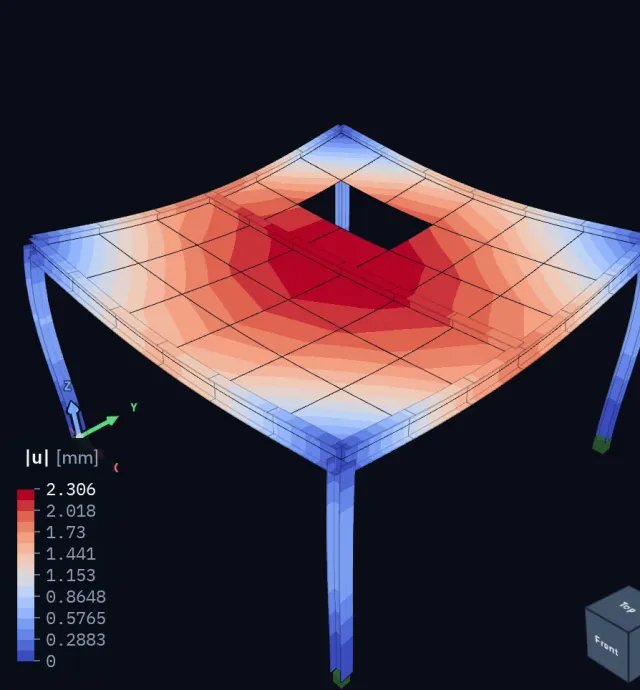

Příklad Betonový strop v editoru Elementarium: celkové posuny s legendou. — Čtyři skutečné projekty, otevřené jen pro čtení přímo v editoru: otáčejte modelem, klikejte na pruty, přepínejte výsledky. Od stropního pole s 294 stupni volnosti po silniční most s 18 654 stupni volnosti, spočítaný za 1,8 s. Časy jsou ze stavového řádku editoru, druhý běh.
Co příklady ukazují

Od prvního uzlu po statický výpočet, v prohlížeči.

Konstrukci nakreslíte, nebo vygenerujete

Nosníky, desky a stěny nakreslíte na rastr, nebo začnete jednou z 35 parametrických konstrukcí – příhradovinou, rámem, roštem, stožárem, skořepinou – a upravíte ji. Desku s otvorem si generátor sítě rozdělí sám a spojí s okolním rámem do jedné matice tuhosti.

Příhradoviny, prostorové rámy, desky, stěny a skořepiny
Pružiny, uvolnění, tuhá ramena a liniové podpory
Import IFC a SAF (export v Pro), podklad DXF

Modelování

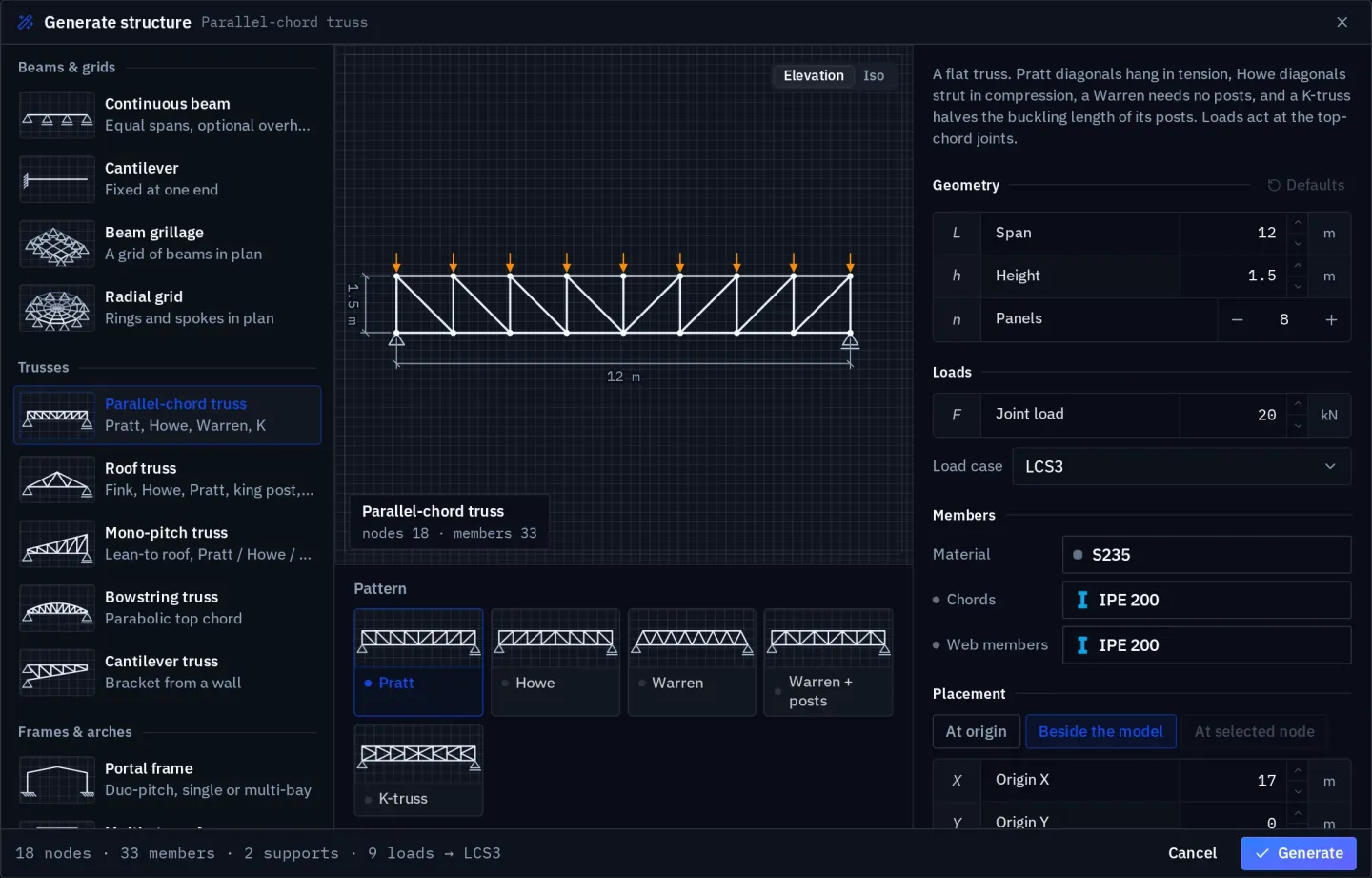

Dialog Generovat konstrukci: příhradový nosník s rovnoběžnými pásy, rozpětí 12 m v osmi polích, s typem výplně, styčníkovým zatížením, průřezy a umístěním, ještě než se vloží do modelu.

Statika, vlastní tvary, stabilita, II. řád

Lineární statika pro každý stav a kombinaci. Vlastní frekvence a tvary s účinnými hmotami. α_cr pro každý stav a II. řád s imperfekcemi podle EN 1993-1-1 §5.3 tam, kde ho α_cr vyžaduje.

Řešič v C++ přeložený do WebAssembly, až na osmi vláknech
Skořepiny bez zamykání ve smyku i v ohybu v rovině, se skutečnou rotací kolem normály
Živý průběh výpočtu: postup, konvergence, Zastavit

Výpočty

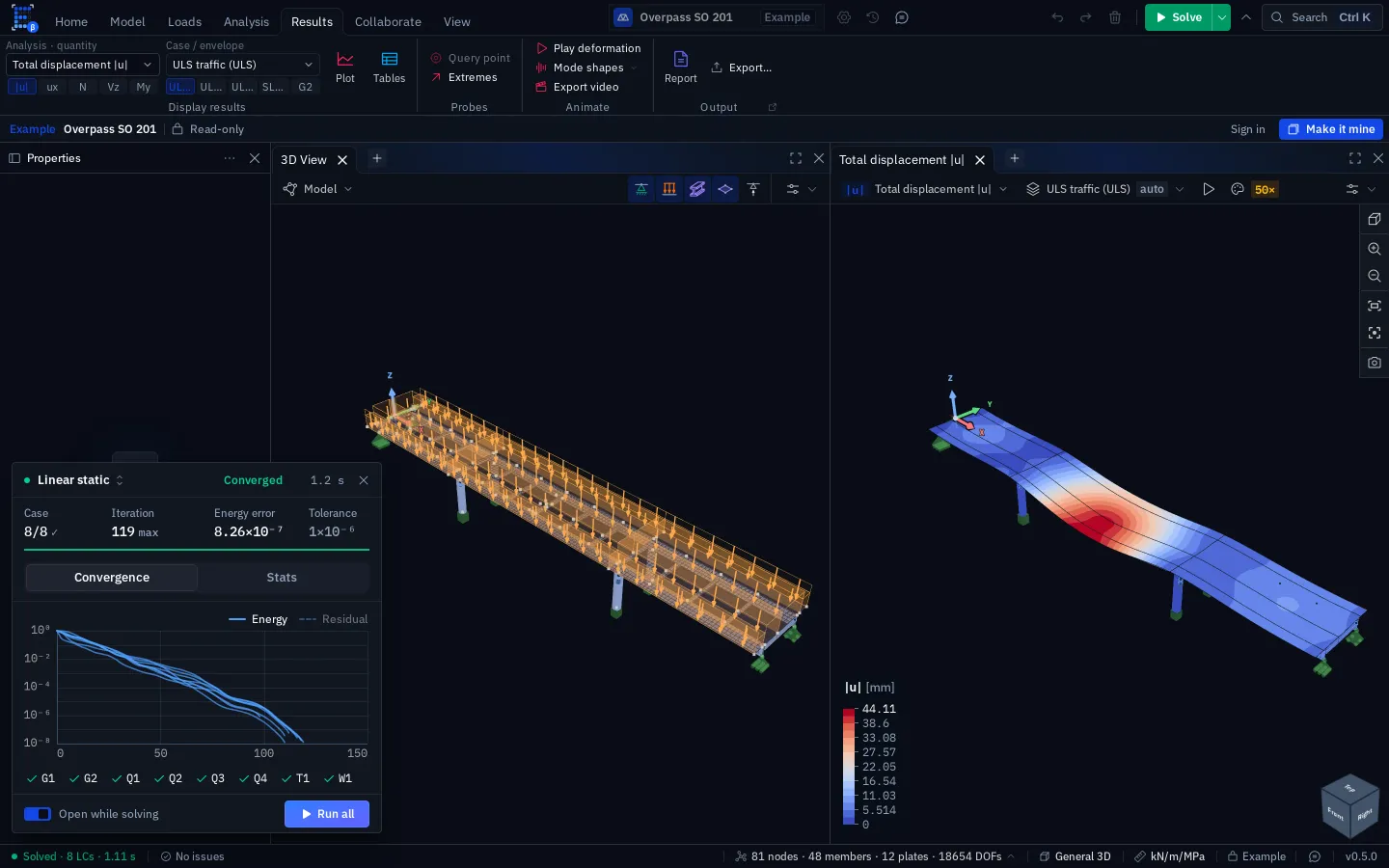

Příklad silničního nadjezdu po výpočtu: celkové posuny od dopravní kombinace v MSÚ a průběh výpočtu, ve kterém všech osm zatěžovacích stavů zkonvergovalo za 1,2 s, nejvýše po 119 iteracích.

Každé využití s článkem normy

Ocel podle EN 1993-1-1 §6.2–6.3 včetně vzpěru nebo AISC 360 kap. D až H, národní příloha jednou pro projekt, a v MSP průhyb, vodorovný posun a frekvence stropu. Rozbalíte prut a vidíte každý článek normy, kde rozhoduje a která kombinace ho vyvolala.

Nejvíc využitý prut a rozhodující článek normy nahoře
Únosnost i použitelnost v jedné tabulce
Co modul neumí, je u posudku napsáno

Posudky

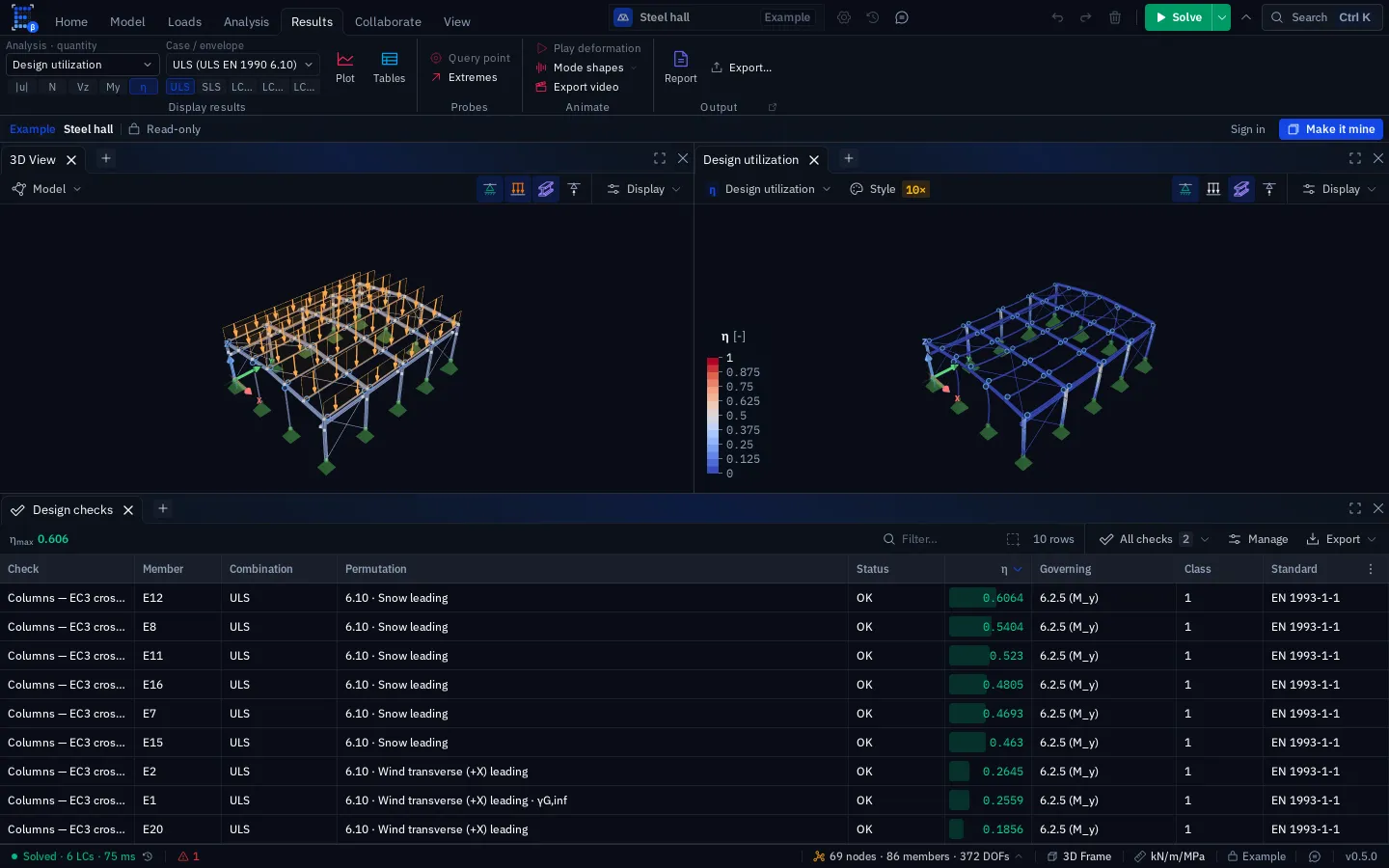

Ocelová hala s využitím η vykresleným na prutech a pod ní tabulka posudků: pruty od nejvíce využitého, s kombinací a rozhodujícím článkem EN 1993-1-1.

Statický výpočet, který projde kontrolou

Vstupy, model, výsledky a posudky až po ruční výpočet. V každém vzorci jsou dosazená skutečná čísla a vedle je článek normy.

Článek normy na každém řádku
PDF uspořádané jako statický výpočet
Kompletní výpočet v Pro, souhrn s vodoznakem zdarma

Statický výpočet

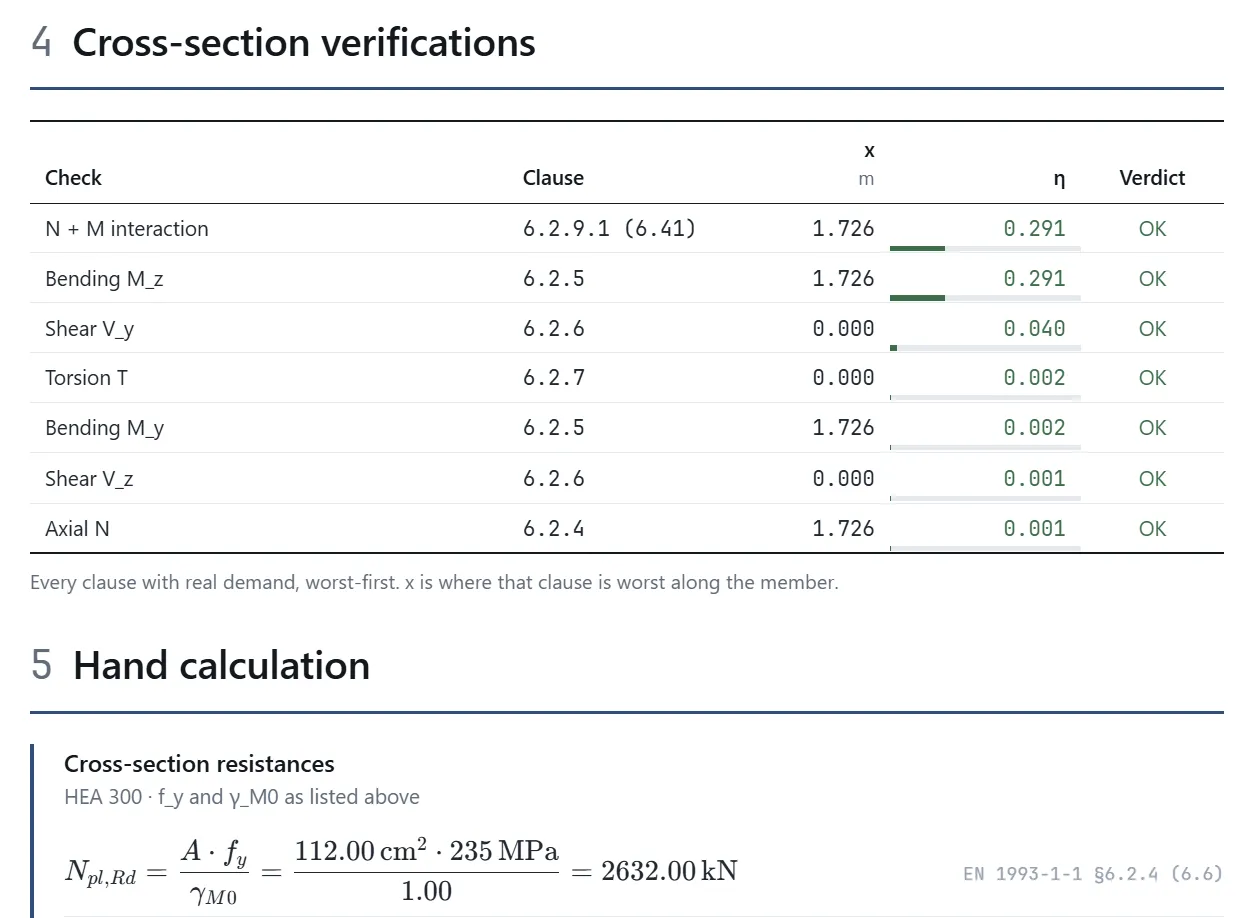

Stránka výpočtu: posouzení průřezu a N_pl,Rd s dosazenými hodnotami.

Táhněte břemeno a sledujte, jak se deska přesíťuje.

Tuto desku síťuje a počítá přímo výpočetní jádro studia, zkompilované do WebAssembly a spuštěné v této záložce. Při každém posunu břemene nebo změně velikosti prvku síťovač desku znovu rozdělí na čtyřúhelníky, kolem břemene a sloupů jemněji, a řešič ji spočte čtyřuzlovými skořepinovými prvky studia. Časy se měří na vašem počítači.

50 kN na 50 × 50 cm

Načítám řešič…

Velikost prvku0,30 m

–

Průhyb v mm, kladný směrem dolů.

Max. průhyb: – mm
Max. moment: kladný– kNm/mzáporný– kNm/m
Odhad chyby: –
Síť: – čtyřúhelníků
Poslední výpočet v této záložce: síť–výpočet–

Podporované normy

Normy, podle kterých Elementarium počítá a posuzuje. Teorie řešiče je zveřejněná, takže si ji můžete ověřit.

Norma	Rozsah	Stav
EN 1990Kombinace pro MSÚ a MSP	Kombinace pro MSÚ a MSP	K dispozici
ASCE 7Kombinace LRFD §2.3 a ASD §2.4	Kombinace LRFD §2.3 a ASD §2.4	K dispozici
EN 1993-1-1 §6.2–6.3Únosnost ocelového průřezu i prutu: rovinný, prostorový i klopivý vzpěr, 6.61/6.62	Únosnost ocelového průřezu i prutu: rovinný, prostorový i klopivý vzpěr, 6.61/6.62	K dispozici
EN 1993-1-5 §4–5Efektivní průřezy třídy 4 a boulení stojiny ve smyku	Efektivní průřezy třídy 4 a boulení stojiny ve smyku	K dispozici
AISC 360 Ch. D–HOcelové pruty: tah, vzpěr včetně štíhlých částí, ohyb s klopením, smyk, interakce H1	Ocelové pruty: tah, vzpěr včetně štíhlých částí, ohyb s klopením, smyk, interakce H1	K dispozici
EN 1990 · IBC 1604.3Průhyb prutů v MSP, každý limit na své kombinaci	Průhyb prutů v MSP, každý limit na své kombinaci	K dispozici
AISC 360 · EN 1990Podlažní a celkový vodorovný posun a orientační kontrola frekvence stropu	Podlažní a celkový vodorovný posun a orientační kontrola frekvence stropu	K dispozici
EN 1995-1-1 §7.2Průhyb dřeva s dotvarováním	Průhyb dřeva s dotvarováním	K dispozici
Národní přílohyNárodně stanovené parametry, jednou pro celý projekt	Národně stanovené parametry, jednou pro celý projekt	K dispozici
EN 1992-1-1Beton, další na řadě	Beton, další na řadě	Zatím ne
EN 1993-1-8Ocelové přípoje a patky	Ocelové přípoje a patky	Zatím ne

U stolu i na stavbě.

Jeden účet, stejné projekty na počítači, tabletu i telefonu. Když se vás někdo zeptá na reakci pod sloupem C3, otevřete model a odečtete ji.

Nic se neinstaluje. Stačí adresa a přihlášení.
Každá úprava se hned synchronizuje. Tlačítko Uložit není.
Bez signálu pracujete dál, po připojení se změny sloučí.
V Pro pracuje celý tým ve stejném modelu najednou.

Telefon má méně jader, velký model počítá déle. Funkce jsou stejné.

Editor na telefonu: spočítaný příklad ocelové haly, celkový posun s legendou.

Začnete zdarma. Pak jeden tarif.

Žádný licenční server a žádná druhá licence na notebook. Všechny posudkové moduly jsou v jednom tarifu a platíte jen za měsíce, kdy Elementarium používáte.

Zdarma

0 €

Bez platební karty

3 projekty v cloudu
Modely do 500 stupňů volnosti
Všechny výpočty, všechna zařízení
1 posudek na projekt, libovolná norma

Založit účet zdarma

Pro

19,99 €/ měsíc

nebo 13,99 € měsíčně při ročním placení

Neomezené projekty a modely
Kompletní výpočet bez vodoznaku
Kombinace podle EN 1990 a ASCE 7
Spolupráce s týmem v reálném čase

Porovnat tarify

Běží i na zařízení, na kterém tohle právě čtete.

Začít zdarma Otevřít ocelovou halu

Chrome · Edge · Firefox · Safari, na počítači, tabletu i telefonu
